NeoDen ND2 PCB šilkografijos mašina
video
NeoDen ND2 PCB šilkografijos mašina

NeoDen ND2 PCB šilkografijos mašina

■ Automatinis spausdintuvas
■ 450 mm * 350 mm Maksimalus PCB dydis
■ 50 mm * 50 mm Minimalus PCB dydis
■ 0,4 mm ~ 6 mm PCB storis

NeoDen ND2 automatinis litavimo pastos spausdintuvas yra lengvai išmokstamas ir naudojamas, didelio tikslumo ir didelio stabilumo mašina.
Visiškai automatinės funkcijos: Įrenginyje yra automatinė, be pagalbinė trafareto apačios valymo funkcija, palaikoma programuojamo sauso, šlapio arba vakuuminio valymo režimų valdymas, kad būtų galima kruopščiai pašalinti litavimo pastos likučius. Jis taip pat gali automatiškai padėti ir prispausti įvairaus dydžio ir storio PCB ir efektyviai įveikti plokštės deformaciją, kad būtų užtikrintas vienodas spausdinimas.
Siųsti užklausą
Product Details ofNeoDen ND2 PCB šilkografijos mašina


NeoDen ND2 litavimo pastos spausdintuvo pristatymas

NeoDen ND2 visiškai automatinis vaizdo spausdintuvas yra lengvai išmokstama ir naudojama, didelio tikslumo ir didelio stabilumo automatinė litavimo pastos spausdinimo mašina. Jame įdiegta pažangi aukštyn / žemyn vaizdinė sistema ir didelės spartos skraidanti kamera, skirta tiksliai sulygiuoti PCB ir trafaretą, užtikrinant spausdinimo kokybę. Įranga pasižymi turtingomis programinės įrangos funkcijomis ir patogia vartotojo sąsaja, labai padidinančia automatizavimo lygį ir valdymo tikslumą, naudojant mechatroninį valdymą.



Kodėl verta rinktis NeoDen ND2?

【Didelis tikslumas ir didelis stabilumas】Varomas didelio tikslumo servo varikliu ir kompiuterio valdymu, jis užtikrina spausdinimo stabilumą ir tikslumą. Spausdinimo pakartojimo tikslumas yra ±20,0 μm, o neribota vaizdo modelio atpažinimo technologija pasiekia ±0,01 mm pakartotinio padėties nustatymo tikslumą.

【Visiškai automatinės funkcijos】Įrenginys turi automatinę, be pagalbinio trafareto apačios valymo funkciją, kuri palaiko programuojamą sauso, šlapio arba vakuuminio valymo režimų valdymą, kad būtų galima kruopščiai pašalinti litavimo pastos likučius. Jis taip pat gali automatiškai padėti ir prispausti įvairaus dydžio ir storio PCB ir efektyviai įveikti plokštės deformaciją, kad būtų užtikrintas vienodas spausdinimas.

【Aukštas gamybos efektyvumas】Įrangos ciklo laikas yra 7 sekundės (neįskaitant spausdinimo ir valymo), o gaminio keitimo laikas yra trumpesnis nei 5 minutės, o tai padeda pagerinti gamybos efektyvumą.

【Protinga vizija ir programinės įrangos sistema】Darbo stalas gali automatiškai reguliuoti padėties poslinkį per mašinos matymą. Įrenginys taip pat aprūpintas 2D litavimo pastos spausdinimo kokybės tikrinimo ir SPC analizės funkcijomis ir gali puikiai spausdinti 0,3 mm žingsnio padėklus.





NeoDen ND2 Litavimo pastos spausdintuvas Vaizdo įrašas





Specifikacija

Produkto pavadinimas PCB šilkografijos mašina Lentos maržos tarpas Konfigūracija iki 3 mm
Maksimalus lentos dydis (X x Y) 450 mm x 350 mm Didžiausias tarpas apačioje 20 mm
Minimalus lentos dydis (X x Y) 50 mm x 50 mm Perkelkite aukštį nuo žemės 900±40 mm
PCB storis 0,4–6 mm Perdavimo greitis 1500 mm/s (maks.)
Kryptis Mažesnė arba lygi 1 % įstrižainės Perkėlimo orbitos kryptis L-R,R-L,L-L,R-R
Maksimalus lentos svoris 3Kg Mašinos svoris Apie 1000kg



Išsami informacija apie litavimo spausdintuvą

Solder Paste Printer

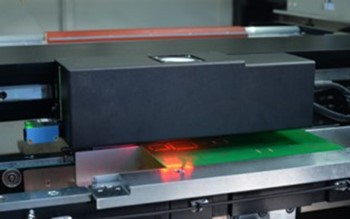

Tiksli optinė padėties nustatymo sistema

Geras identifikavimas

Šviesos intensyvumas reguliuojamas

Keturių krypčių šviesos šaltinis reguliuojamas

Solder Paste Printer

Spausdinimo ašies servo pavara

Pagerinkite tikslumo laipsnį

Pateikite gerą spausdinimo valdymo platformąforma

veikimo stabilumas, prailginkite tarnavimo laiką

Solder Paste Printer

Trafaretų valymo sistema

Minkšta dilimui atspari guminė šluostymo plokštė

Sauso, šlapio ir vakuuminio valymo būdai

Kruopštus valymas, patogus išmontavimas

Solder Paste Printer

Išmanioji valytuvų sistema

Protingas programuojamas nustatymas

Integruota tiksli slėgio valdymo sistema

Du nepriklausomi tiesiogiai varikliais varomi valytuvai

Solder Paste Printer
PCB storio prisitaikymo sistema



Protinga, greita, paprasta ir patikima struktūra
Solder Paste Printer
Lydmetalio pastos spausdinimo kokybės patikra



2D funkcija gali greitai aptikti spausdinimo defektus

Aptikimo taškus galima savavališkai padidinti



Mūsų paslauga

Pateikite gaminio instrukcijas.

„YouTube“ vaizdo įrašų vadovėliai.

Patyrę techninės priežiūros specialistai, 24 valandų internetinė paslauga.

Turime savo gamyklą ir daugiau nei 15 metų patirtį SMT pramonėje.

Klientams galime pasiūlyti ekonomiškiausius produktus.



NeoDen ND2 trafaretinio spausdintuvo kliento dėklas

🇸🇪 Švedija | Individualizuotos inžinerinės paslaugos
✓ SMT linija patvirtinta
NeoDen ND2 Automatic SMT Stencil Printer Running in Sweden Custom Engineering Workshop
Didelio lankstumo prototipas ir pramoninė elektronika
SMT gamybos linijos konfigūracija:

NeoDen ND2 automatinis spausdintuvas + NeoDen K1830 Pick & Place Machine + NeoDen IN8C Reflow orkaitė

Peržiūrėti visą Švedijos linijos sąranką
🇩🇿 Alžyras | Elektronikos sutartinis gamintojas
✓ Didelės spartos automatinė linija
NeoDen ND2 Automatic Solder Paste Printer in Algeria Dual NeoDen10 High-Speed SMT Production Line
Didelės apimties buitinė ir komercinė elektronika
SMT gamybos linijos konfigūracija:

PCB automatinis krautuvas + NeoDen ND2 automatinis litavimo pastos spausdintuvas+ NeoDen10 SMT aparatas × 2 +NeoDen IN12C Reflow orkaitė + NeoDen ND800 AOI aparatas + PCB automatinis iškroviklis

Peržiūrėti visą Alžyro linijos sąranką



Apie NeoDen SMT


gamykla

neoden factory
neoden factory
neoden factory

Zhejiang NeoDen Technology Co., LTD.,f2010 m. įkurtas profesionalus gamintojas, kurio specializacija yra SMT rinkimo ir įdėjimo mašina, perpildymo krosnis, trafareto spausdinimo mašina, SMT gamybos linija ir kiti SMT produktai. Mes turime savo mokslinių tyrimų ir plėtros komandą ir gamyklą, pasinaudodami savo turtinga patyrusia MTTP, gerai apmokyta gamyba, pelnę puikią reputaciją iš viso pasaulio klientų.

Savo pasaulinėje ekosistemoje bendradarbiaujame su geriausiais partneriais, siekdami teikti glaudesnę pardavimo paslaugą, profesionalų ir efektyvų techninį palaikymą.Tikime, kad puikūs žmonės ir partneriai daro „NeoDen“ puikia įmone ir kad mūsų įsipareigojimas inovacijoms, įvairovei ir tvarumui užtikrina, kad SMT automatika būtų prieinama kiekvienam mėgėjui visur.


Sertifikavimas


Certification




Paroda

SMT machine exhibition
SMT machine exhibition
SMT machine exhibition
SMT machine exhibition
SMT machine exhibition
SMT machine exhibition



Jei jums reikia, nedvejodami susisiekite su mumis dėl daugiau informacijos.



DUK

Q1. Kuo skiriasi ND1 ir ND2?
PCB storio reguliavimo metodas skiriasi. ND2 gali automatiškai reguliuoti PCB storį, tačiau ND1 reikia reguliuoti rankiniu būdu.
ND2 valytuvo konstrukcija yra varoma rutuliniu sraigtu ir servo varikliu, ND1 yra varomas diržu ir žingsninis variklis.



Q2. Koks yra PCB suspaudimo metodas?
Programuojami lankstūs šoniniai spaustukai + nuimamas spaustukas



Q3. Koks yra spausdinimo tikslumas
Pakartojamumas: ± 20 μm, daugiausia naudojamas spausdinti 0201,0402 ir mažiausiai 01005.



4 klausimas. Kokie variantai?

  • Automatinio litavimo pastos užpildymo funkcija
  • Trafareto paraštės litavimo pasta aptikimo funkcija
  • Trafareto užsikimšimo aptikimas
  • Magnetinis valytuvas
  • Automatinis temperatūros ir drėgmės tikrinimas
  • MES sistemos vientisas prijungimas
  • Valytuvo slėgio uždaros kilpos valdymo grįžtamojo ryšio sistema
  • Automatinio dozavimo funkcija
  • PCB padėties vakuuminės ertmės ir viršutinio preso funkcija



Q5. Ar lengva valdyti?
Taip, spausdintuvą lengva įsisavinti, o mes galime suteikti jums vartotojo vadovą ir mokymus internetu.
