Ar pirkai500 rezistorių pakuotė, tik tam, kad būtum nuskriaustas, kad sužinotum, koks beprasmis tu esi apie tuos spalvingus žiedus ant naujųjų tavo rezistorių? Jums kyla klausimas, kodėl jie negalėjo tiesiog atsispausdinti varžos vertės ant rezistoriaus ir palengvinti visų gyvenimą? Jei rezistoriaus spalvų kodų skaitymas jums skamba svetimai, tada skaitykite toliau!
Ar galite pasakyti, kuris iš jų yra 4,7 kΩ rezistorius?
Kadangi rezistoriai yra maži, gana sunku atspausdinti skaičius ar varžos vertę ant mažo rezistoriaus paviršiaus ploto. Taigi, užuot tiesiogiai atspausdinus skaičius ant rezistoriaus, naudojami rezistoriaus spalvų kodai. Rezistoriai gali turėti 3 juostas, 4 juostas, 5 juostas arba 6 juostas. Spalvotos juostos naudojamos atsparumui, tolerancijai ir temperatūros koeficientui žymėti.
Mes parengėme paprastą vadovą, kad paaiškintume rezistoriaus spalvų kodų skaičiavimus. Skaitydami rezistoriaus spalvų kodus, galite lengvai suprasti supratę matematiką už kiekvienos spalvos juostos.
Darbo pradžia: rezistoriaus spalvų kodo diagrama
Prieš eidami į matematikos bitą, turite žinoti apie svarbų įrankį, vadinamą rezistoriaus spalvų kodo diagrama. Panašiai kaip periodinė lentelė yra būtina chemikui, „Resistor“ spalvų kodo diagrama yra geriausias jūsų draugas, kai reikia iššifruoti rezistoriaus kodą. Jūs pastebėsite, kad dažnai kreipiatės į šią diagramą, nes šioje diagramoje pateikiamos vertės, reikalingos pasipriešinimo vertei apskaičiuoti. Išsamesnė informacija apie tai, kaip ją naudoti, nagrinėdami pavyzdžius tolesniame skyriuje!
Ar yra paprastas būdas prisiminti šias spalvas?
Visiškai. Jei jums sunku prisiminti, kokios spalvos yra rezistoriaus spalvų koduose, išbandykite šias mnemonikas.
Akronimas: BBROYGBVGW
Frazė: blogas alus pūna mūsų jauniems žarnoms, bet degtinė gerai
Didžiosios Britanijos BB Roy'as turi labai gerą žmoną
Blogi berniukai lenktyniauja su mūsų jaunomis merginomis, tačiau violetinė paprastai laimi
Darbo pradžia: nustatykite pirmąją spalvotą juostą
Tai yra klausimas, kuris paprastai kyla pirmiausia, nes mes negalime pradėti skaičiuoti atsparumo pagal rezistoriaus spalvos kodą, jei iš pradžių negalime gauti jų skaitymo krypties. Laimei, rezistoriaus spalvos kodas turi keletą vaizdinių užuominų, kurios suteikia atsakymą!
Akivaizdžiausias triukas yra tai, kad yra daugiau erdvės, kuri atsiranda prieš tolerancijos juostą. Juostos nėra reguliariai išdėstytos viena nuo kitos ir gali būti laikomos sugrupuotomis į dvi dalis. Padėkite didesnę grupę kairėje ir perskaitykite rezistorių iš kairės į dešinę.
Pirmoji grupė visada yra arčiausiai pabaigos. Bet taip gali būti ne visada.
Jei ant savo rezistoriaus rasite aukso ar sidabro spalvos juostą, tai neabejotinai yra tolerancijos juosta ir paskutinė juosta ant rezistoriaus. Taigi, jie priklauso dešinei rezistoriaus pusei ir vėl skaitykite rezistorių iš kairės į dešinę.
Be to, būtinai patikrinkite savo gamintojo dokumentaciją ir įsitikinkite, kad naudojami rezistoriaus spalvų kodai. Jei nė vienas iš aukščiau nurodytų būdų nėra naudingas, visada galite pasikliauti multimetru, kad pamatuotumėte pasipriešinimą. Kartais tai gali būti vienintelis būdas išsiaiškinti pasipriešinimą, ypač kai spalvų juostos yra subraižytos ar sudegusios.
Skaičiuojami rezistorių spalvų kodai

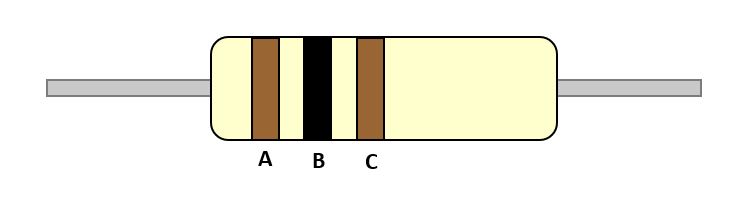

3 juostų rezistorių spalvų kodas
3 juostų rezistorių spalvų kodams pirmosios dvi juostos visada žymi pirmuosius du atsparumo vertės skaitmenis, o trečioji juosta žymi daugiklį.
AB × C ± 20%
10 ×101± 20% =100 Ω ± 20%
Grupės:
A: 1-oji juosta - 1 reikšmingas skaitmuo
B: 2 juostos - 2 reikšminis skaitmuo
C: 3-ioji juosta - daugiklis
Mūsų pateiktame pavyzdyje juostos yra rudos, juodos ir rudos. Pirmoji juosta yra ruda juosta, esanti arčiausiai krašto. Mes ieškome savo rezistoriaus spalvų kodo diagramos ir nustatome, kad rudos spalvos 1 reikšmė yra 1, o juodos - antroji. Trečioji juosta yra ruda, o tai reiškia, kad daugiklis yra 1. Naudojant formulę, atsparumas apskaičiuojamas taip:
Kadangi 3 juostų rezistorius neturi ketvirtosios tolerancijos juostos, laikoma, kad numatytasis nuokrypis yra 20%.
4 juostų rezistorių spalvų kodas
4 juostų rezistoriaus spalvos kodas yra dažniausiai naudojamas rezistorius. Panašiai kaip 3 juostų rezistorius, pirmosios dvi juostos visada pateikia pirmuosius 2 varžos vertės skaitmenis. Trečioji juosta reiškia daugiklį, o ketvirtoji - toleranciją.
AB × C ± D%
12× 105±5% =1,200 kΩ ± 5%
Grupės:
A: 1-oji juosta - 1 reikšmingas skaitmuo
B: 2 juostos - 2 reikšminis skaitmuo
C: 3-ioji juosta - daugiklis
D: 4-oji juosta - tolerancija
Norėdami gauti 4 juostų rezistoriaus spalvų kodą, pirmiausia galime rasti tolerancijos juostą, nes ji paprastai yra auksinė arba sidabrinė. Tolerancijos juosta taip pat lengvai nustatoma dėl padidėjusio atotrūkio tarp tolerancijos juostos ir daugiklio. Šiame pavyzdyje jis yra auksas, taigi, kai mes ieškome rezistoriaus spalvų kodo diagramos, suteikiama ± 5% tolerancija. Pradedant nuo kito galo, pirmoji juosta yra identifikuojama kaip ruda, kurios vienas reikšmingas skaitmuo yra 1. Antroji juosta yra raudona, o jos antrasis reikšmingas skaitmuo yra 2. Trečioji juosta yra žalia, o tai reiškia, kad daugiklis yra 105. formulę. Gautas varža yra 12 × 105=1 200 kΩ. Galiausiai, tolerancijos diapazonas, kurį nustatėme kaip auksą, suteikia tolerancijos vertę ± 5%.
Kartais 4 juostų rezistoriaus spalvų kodui tolerancijos juosta gali būti palikta tuščia, todėl gaunamas 3 juostų rezistorius. Tokiu atveju varžos vertė išliktų ta pati, išskyrus tai, kad tolerancija būtų ± 20%, tarsi tai būtų 3 juostų rezistorius.
5 juostų rezistorių spalvų kodas
5 juostų rezistoriai yra didesnio tikslumo rezistoriai, ir jie turi papildomą juostą 3-ajam reikšmingam skaitmeniui. Pirmosios trys juostos žymi reikšmingus pasipriešinimo skaitmenis, o visa kita pasislenka į dešinę, todėl ketvirtoji juosta tampa daugikliu, o penktoji - tolerancija.
ABC × D ± E%
475×100± 1% =475 Ω ± 1%
Grupės:
A: 1-oji juosta - 1 reikšmingas skaitmuo
B: 2 juostos - 2 reikšminis skaitmuo
C: 3-ioji juosta - 3-asis reikšmingas skaitmuo
D: 4-oji juosta - daugiklis
E: 5-oji juosta - tolerancija
Šiame pavyzdyje tolerancijos juosta yra ruda ir identifikuojama pagal padidėjusį tarpą tarp savęs ir daugiklio. Iš atsparumo spalvų kodų lentelės gauname rudos spalvos tolerancijos vertę ± 1%. Pradedant nuo kito galo, pirmoji juosta ir antroji juosta yra geltonos ir violetinės spalvos, o tai reiškia, kad 1stand 2 yra nereikšmingas skaitmuo 4 ir 7. Papildoma trečioji juosta yra mėlyna, taigi 3-asis reikšmingas skaitmuo yra 5. Ketvirtoji juosta yra juoda ir suteikia daugiklio reikšmę 100. Naudodami formulę, mes gauname atsparumo vertę 475 × 100=475 Ω.
6 juostų rezistorių spalvų kodas
6 juostų rezistorius iš esmės yra 5 juostų rezistorius su papildomu žiedu, kuris žymi temperatūros koeficientą arba kartais gedimo laipsnį. Dažniausia šeštos juostos spalva yra ruda (100 ppm / K), o tai reiškia, kad kiekvienam 10 ℃ temperatūros pokyčiui atsparumo vertė pasikeičia 0,1%.
ABC × D ± E%, F
274 × 100 ± 2%, 250 ppm / K=274 Ω ± 2%, 250 ppm / K
Grupės:
A: 1-oji juosta - 1 reikšmingas skaitmuo
B: 2 juostos - 2 reikšminis skaitmuo
C: 3-ioji juosta - 3-asis reikšmingas skaitmuo
D: 4-oji juosta - daugiklis
E: 5-oji juosta - tolerancija
F: 6-juosta - temperatūros koeficientas
Šiame pavyzdyje rezistoriaus spalvų kodo juostos gali būti sugrupuotos į 2 grupes pagal erdvę tarp daugiklio juostos ir tolerancijos juostos. Didesnę grupę padėkite kairėje, o mažąją - dešinėje ir perskaitykite rezistorių iš kairės į dešinę. Vėlgi, mes patikriname rezistoriaus spalvų kodo schemą, ar nėra raudonos, violetinės ir geltonos spalvos, o pirmoji, antroji ir trečioji juostos žymi atitinkamai 2,7 ir 4 skaitmenis. Ketvirtoji juosta yra juoda, suteikiant daugiklio reikšmę 100. Taigi gausime atsparumo reikšmę 274 × 100=274Ω. Penktoji tolerancijos juosta suteikia ± 2% tolerancijos vertę. Šeštoji juosta yra juoda ir suteikia 250 ppm / K temperatūros koeficiento vertę.
Rezistoriaus spalvų juostos išimtys
Nulinio omo rezistoriai
Nulinio omo rezistoriai yra rezistoriai, kuriuos galima lengvai atpažinti pagal jų vienintelę juodą juostą. Iš esmės tai yra laido jungtis, turinti vienintelę pėdsakų prijungimo prie spausdintinės plokštės funkciją. Bet kodėl tam tikslui nenaudojant įprasto trumpiklio laido?
Nulinio omo rezistoriai identifikuojami pagal jų vienintelę juodą juostą
(Šaltinis: „ES Mobile“)
Priežastis, kodėl jie yra madingi atrodyti kaip rezistoriai, yra ta, kad daugumoje spausdintinių plokščių komponentai dedami naudojant automatines įdėjimo mašinas, o ne rankiniu būdu. Atrodydami kaip rezistorius, gamintojai gali naudoti tą pačią automatinę mašiną, kad įdėtų komponentus į grandinės plokštę. Tai nereikalauja atskiros mašinos, reikalingos laidų laidams montuoti.
Be to, nulinius omus rezistorius galima lengviau pašalinti nei laidų laidus. Tai leidžia prireikus lengvai atlikti bet kokius dizaino pakeitimus. Nulinio omo rezistorių galima lengvai nuimti ir pakeisti naujais komponentais.
