Vartotojas pasirenka norimą tipą pagal skirtingus parametrus, tokius kaip įėjimo įtampos diapazonas, išėjimo įtampos diapazonas, maksimali išėjimo srovė ir daugelis kitų. Šiame straipsnyje pristatomas esamas režimas – svarbi funkcija, dažniausiai randama duomenų lapuose, ir aprašomi šio režimo pranašumai ir trūkumai.
Dabartinio režimo reguliatorių paaiškinimas
1 paveiksle parodytas pagrindinis srovės režimo reguliatoriaus veikimo principas. Čia ne tik grįžtamojo ryšio įtampa lyginama su vidine atskaitos įtampa, bet ir su pjūklinės įtampos rampa, naudojama generuoti PWM signalą, reikalingą galios perjungimui. Įtampos režimo reguliatoriuje šios rampos nuolydis yra fiksuotas. Srovės režimo reguliatoriuose nuolydis priklauso nuo induktoriaus srovės ir apskaičiuojamas pagal srovės matavimą jungiklio mazge, parodytame 1 paveiksle. Čia yra skirtumas tarp srovės režimo reguliatorių ir įtampos režimo reguliatorių. Dabartinio režimo reguliatoriai turi keletą privalumų. Pirmasis yra tai, kad induktoriaus srovė akimirksniu prisitaiko prie įėjimo įtampos pokyčių (VIN 1 paveiksle). Todėl informacija apie įėjimo įtampos pokytį yra tiekiama tiesiai į valdymo kilpą, net prieš tai, kai išėjimo įtampa (VOUT 1 pav.) stebi tokį įėjimo įtampos pokytį.

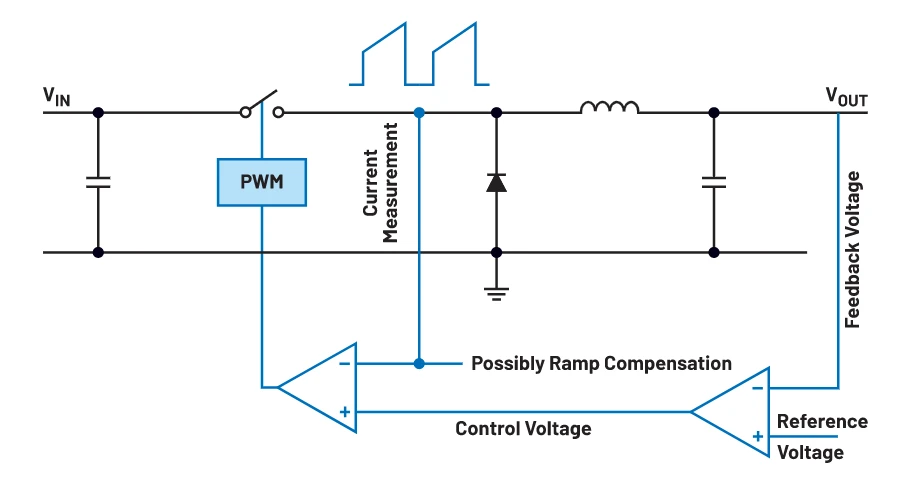

1 pav. Pagrindinis srovės režimo reguliatoriaus veikimo principas.
Srovės režimo valdymo technologijos pranašumai yra tokie akivaizdūs, kad dauguma rinkoje esančių perjungimo reguliatorių IC naudoja šį srovės režimo valdymo veikimo principą.
Kitas svarbus privalumas yra supaprastinta valdymo kilpos kompensacija. Įtampos režimo reguliatoriaus bodų diagrama rodo dvigubą polių; priešingai, srovės režimo reguliatorius generuoja tik vieną polių galios pakopoje, sukeldamas 90 laipsnių fazės poslinkį, o ne 180 laipsnių fazės poslinkį dvigubame poliuje. Todėl srovės režimo reguliatorių lengviau kompensuoti ir jis yra stabilesnis. 2 paveiksle parodyta paprasta tipinio srovės režimo reguliatoriaus galios pakopos konvertavimo funkcija.
2 pav. Supaprastintas valdymo kilpos kompensavimas, įgyvendintas valdant srovės režimu, naudojant Porterio diagramą, rodančią tik vieną polių galios etape.
Tačiau, be minėtų privalumų, reguliatorius turi ir trūkumų. Po perjungimo srovės režimo reguliatorius negali iš karto atlikti reikiamo srovės matavimo, nes jei matavimas bus atliktas šiuo metu, matavimo rezultatuose bus daug triukšmo. Reikia palaukti keletą nS, kol perjungimo sukeltas triukšmas sumažės. Šis laikas vadinamas išblukimo laiku. Paprastai tai lemia šiek tiek ilgesnį minimalų veikimo laiką nei minimalus įtampos režimo reguliatorių veikimo laikas. Kitas srovės režimo reguliatorių trūkumas yra jų galimybė generuoti subharmoninius virpesius. Tai parodyta 3 paveiksle. Jei reikalingas darbo ciklas yra didesnis nei 50 procentų, srovės režimo reguliatorius gali kaitalioti trumpus ir ilgus impulsus. Daugelyje programų tai laikoma nestabilia ir to reikia vengti. Kad būtų išvengta šio nestabilumo, prie generuojamos srovės rampos, parodytos 1 paveiksle, galima pridėti tam tikrą rampos kompensaciją. Tai leidžia sureguliuoti kritinio darbo ciklo slenkstį, kad jis būtų gerokai didesnis nei 50 procentų, užtikrinant, kad net esant didesniems darbo ciklams neatsirastų subharmoninių virpesių.
3 pav. Perjungimo mazgo įtampa: subharmoniniai virpesiai su srovės režimo reguliatoriumi.
Net ir šiuos anksčiau minėtus apribojimus (sukeliančius išblukimo laiką ir jo atsiradusius darbo ciklo apribojimus) galima apeiti naudojant IC dizainą. Pavyzdžiui, viena iš priemonių yra naudoti žemos srovės aptikimą, matuojant induktoriaus srovę išjungimo metu, o ne įjungimo metu.
Išvada
Apibendrinant galima pasakyti, kad daugumoje programų srovės režimo perjungimo reguliatorių pranašumai nusveria jų trūkumus. Be to, trūkumus galima apeiti įvairiomis grandinės naujovėmis ir patobulinimais. Todėl šiandien dauguma perjungimo reguliatorių IC naudoja srovės režimo valdymą.
