„NeoDen9“ rinkimo ir išdėstymo mašina
■ Įdėjimo rodiklis iki 14 000 CPH
■ Įdėjimo tikslumas ±0,01 mm
■ Tiektuvas Talpa 53 vnt. juostos tiektuvai
NeoDen9 SMT surinkimo mašina yra uždaro ciklo valdymo sistema (visiškai uždara{1}} kilpa), sukurta stabiliai ir efektyviai masinei SMT gamybai.
Išplėstinė matymo sistema: komponentams atpažinti naudojama didelės raiškos skraidančio vaizdo kameros sistema, kurią papildo didelio tikslumo žymėjimo kamera, visapusiškai pagerinanti komponentų identifikavimą ir PCB padėties nustatymo galimybes.
Kodėl verta rinktis NeoDen9 rinkimo ir įdėjimo mašiną
【Efektyvus ir tikslus】 NeoDen9 vidutinis montavimo greitis gali siekti9000 CPH, maksimaliu greičiu14 000 CPH. Greičiui skaičiuoti naudojamas realaus-laiko skaičiavimo algoritmas be virtualių parametrų. Pakartotinės padėties tikslumas yra± 0,01 mm.
【Išplėstinė valdymo sistema】XY judesio grįžtamasis ryšys yra uždaros{0}}kilpos valdymo sistema, kurią valdo aPanasonic A{0}}W variklisgeresniam sukimo momentui ir pagreičiui. Naudojamas varžtas yra aC5 tikslaus įžeminimo varžtas, 0,018 mm tikslumu 300 mm ilgio diapazone.
【Galingos programinės įrangos funkcijos】 Įrenginyje įdiegta nepriklausoma NeoDen Linux programinė įranga, kuri užtikrina lankstų ir tikslingą atnaujinimą, lengvesnį valdymą ir greitesnį mokymą. Jame taip pat yra 1 paspaudimo optimizavimo funkcija, skirta montavimo sekoms ir greitam skynimo padėties kalibravimui.
【Įvairiapusė konfigūracija】 NeoDen9 turi6 nepriklausomai valdomos padėjimo galvutės. Kiekviena galvutė gali judėti aukštyn ir žemyn atskirai, todėl komponentus lengva paimti. Standartinis efektyvus montavimo aukštis pasiekia16 mm, atitinkantis lankstaus SMT apdorojimo reikalavimus. Jis palaiko tiek elektrinius, tiek pneumatinius tiektuvus su daugiausia53 juostos ritės tiektuvai. Maksimalus PCB plotis, kurį jis gali valdyti300 mm.
【Protingas ir saugus】 Įrenginyje sumontuota savarankiškai -skraidančių kamerų atpažinimo sistema, kuri naudoja importuotą CMOS jutiklį, 5-milijonų- lygio pramoninį didelės raiškos objektyvą ir 289 LED lemputes be šešėlių šviesos šaltinių, užtikrinančių stabilius ir patvarius efektus. Patentuota jutiklių technologija leidžia valdyti juodas PCB. Priekiniai ir galiniai tiektuvai taip pat aprūpinti patentuotais jutikliais. Jei tiektuvas nėra tinkamai sumontuotas, padėjimo galvutė bus užrakinta, kad būtų išvengta galvos smūgių ir anomalijų, atsirandančių dėl netinkamo veikimo.
NeoDen 9 PCB surinkimo mašinos vaizdo įrašas
SMT išdėstymo mašinos aprašymas
NeoDen9 SMT išdėstymo mašina Įrengtas Panosonic 400 W servo variklis, užtikrinantis geresnį sukimo momentą ir pagreitį, kad būtų pasiekta stabili ir patvari vieta.
Nepriklausomas 6 įdėjimo galvučių valdymas, kiekviena galvutė gali būti aukštyn ir žemyn atskirai, lengvai paimama, o standartinis efektyvus montavimo aukštis siekia 16 mm, atitinka lankstaus SMT apdorojimo reikalavimus.
Automatinis vikšrų valdymas, dvigubos{0}}sraigtinės linijinės vėžės platinimo konstrukcijos dizainas.
Turi patentuotą jutiklių technologiją, gali valdyti juodą PCB, o 800 mm ilgio PCB galima montuoti dalimis.
NeoDen 9 SMT mašinos specifikacija
| Produkto pavadinimas | NeoDen 9 SMT rinkimo ir vietos mašina | Pakartotinis padėties tikslumas | ±0,01 mm |
| Galvų skaičius | 6 | Maksimalus montavimo greitis | 14 000 CPH |
| Juostos ritės tiektuvų skaičius | 53 („Yamaha“ elektrinė / pneumatinė) | Vidutinis montavimo greitis | 9000 CPH |
| IC dėklo numeris | 20 | X-axis-Pavaros tipas | WON linijinis kreiptuvas / TBI šlifavimo varžtas C5 - 1632 |
| Įdėjimo sritis | 460 mm * 300 mm | Y-axis-Pavaros tipas | WON linijinis kreiptuvas / TBI šlifavimo varžtas C5 - 1632 |
| MAX montavimo aukštis | 16 mm | Suslėgtas oras | > 0,6 MPa |
| PCB atskaitos atpažinimas | Didelio tikslumo žymėjimo kamera | Įvesties galia | 220 V / 50 HZ (110 V / 60 HZ alternatyva) |
| Komponentų atpažinimas | Didelės raiškos skraidančio vaizdo kamerų sistema | Mašinos svoris | 500 kg |
| XY Judėjimo grįžtamojo ryšio valdymas | Closed kilpos valdymo sistema | Mašinos matmenys | L1220mm*P800mm*A1350mm |
| XY pavaros variklis | Panasonic A6 400W |
NeoDen 9 PCB surinkimo mašinos detalės

6 padėjimo galvutės
Nepriklausoma kontrolė
Kiekviena galva gali būti aukštyn ir žemyn atskirai, lengva pakelti
Atitinka lankstaus SMT apdorojimo reikalavimus.

Juostos ritės tiektuvai
Palaiko tiek elektrinį tiektuvą, tiek pneumatinį tiektuvą su ne daugiau kaip 53 lizdų juostos ritės tiektuvais, kurių mašinos plotis tik 800 mm, kad būtų užtikrintas didelis efektyvumas lanksčioje ir vertingiausioje erdvėje.

Savarankiškai sukurta-skraidanti kamera
Atpažinimo sistemoje naudojamas importuotas CMOS jutiklis, 5 mln

C5 tikslaus įžeminimo varžtas
0,018 mm tikslumu per 300 mm ilgį. Jis yra suderintas su Taiwan PVP ir Japan Miki movomis, kartu su precizišku surinkimu, mažesniu susidėvėjimu ir senėjimu, stabiliu ir patvariu tikslumu.
Servo variklis
Įrengtas Panosonic 400W servo variklis,
užtikrinti geresnį sukimo momentą ir pagreitį, kad būtų pasiekta stabili ir patvari vieta.

Patentiniai jutikliai
Jei tiektuvas sumontuotas netinkamoje padėtyje, padėjimo galvutė bus užrakinta, kad būtų išvengta galvos smūgių ir nenormalumo dėl netinkamo veikimo.
Mūsų paslauga
Mes turime gerą poziciją ne tik tiekti jums aukštos kokybės pnp mašiną, bet ir puikų aptarnavimą po pardavimo.
Apmokyti{0}}inžinieriai suteiks jums bet kokią techninę pagalbą.
10 galingų inžinierių{1}}aptarnavimo po pardavimo komanda gali atsakyti į klientų užklausas per 8 valandas.
Profesionalūs sprendimai gali būti pasiūlyti per 24 valandas tiek darbo, tiek švenčių dienomis.
NeoDen9 klientų dėklas

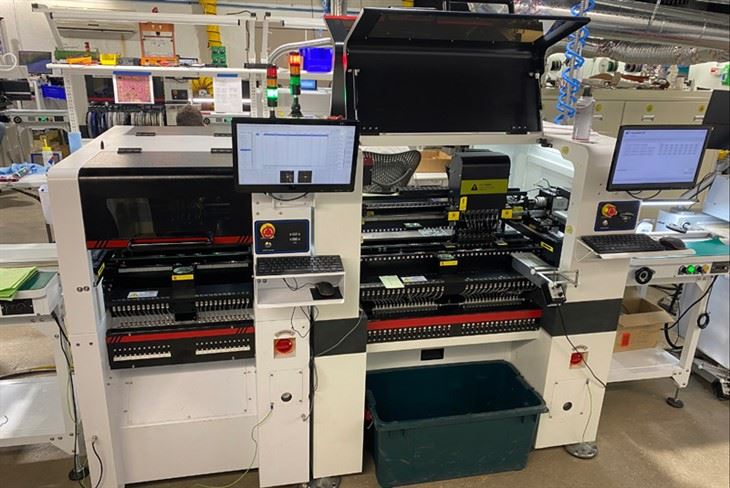

Patvirtinti klientų atsiliepimai: „NeoDen9 Performance“.
✓ Patvirtinta apžvalga„NeoDen9 SMT linija puikiai veikia mūsų gamyboje, ir mes esame patenkinti jos veikimu.
Tiesioginis mūsų kliento atsiliepimas el. paštu, pabrėžiantis įrenginio patikimumą, stabilumą ir aukštą našumą„NeoDen9 SMT Pick and Place Line“.kasdieninėse gamybos operacijose.

Visiškai automatinė didelės spartos{0}}SMT surinkimo linija Meksikoje
4x NeoDen9 linijaPirmaujantis elektronikos gamybos klientas Meksikoje įdiegė didelio{0}}pajėgumo, visiškai automatizuotą NeoDen SMT gamybos liniją. Maitinamas4 vienetai NeoDen9 Pick and Place Machines, veikiantys serijiniu būdu, ši linija yra integruota su integruotu 3D SPI, dvigubomis AOI tikrinimo sistemomis ir rentgeno spindulių kokybės kontrole, kad būtų užtikrintas maksimalus pralaidumas ir be defektų SMT.

SMT gamybos linija iki galo, veikianti kliento gamykloje Meksikoje (4x NeoDen9 + SPI + AOI + IN12C + X-ray)
Jei jums reikia, nedvejodami susisiekite su mumis dėl daugiau informacijos.
Apie NeoDen SMT
Gamykla



- Įkurta 2010 m., kurioje dirba 200+ darbuotojai ir 27,000+ kv.m. nepriklausomų nuosavybės teisių gamykla, siekiant užtikrinti standartinį valdymą ir pasiekti didžiausią ekonominį poveikį bei taupyti išlaidas.
- Priklauso nuosavam apdirbimo centrui, kvalifikuotam surinkėjui, testuotojui ir kokybės kontrolės inžinieriams, siekiant užtikrinti stiprius NeoDen mašinų gamybos, kokybės ir pristatymo gebėjimus.
- 40+ pasauliniai partneriai Azijoje, Europoje, Amerikoje, Okeanijoje ir Afrikoje, siekiant sėkmingai aptarnauti 10000+ naudotojus visame pasaulyje, užtikrinti geresnę ir greitesnę vietinę paslaugą bei greitą atsakymą.
- 3 skirtingos MTEP komandos su iš viso 25+ profesionaliais MTEP inžinieriais, siekiant užtikrinti geresnę ir pažangesnę plėtrą ir naujas naujoves.
- Kvalifikuoti ir profesionalūs anglų kalbos palaikymo ir aptarnavimo inžinieriai, užtikrinantys greitą atsakymą per 8 valandas, sprendimas suteikiamas per 24 valandas.
- Unikali tarp visų Kinijos gamintojų, kurie TUV NORD užregistravo ir patvirtino CE.
- „NeoDen“ teikia visą gyvenimą trunkantį{0}}techninį palaikymą ir aptarnavimą visiems „NeoDen“ įrenginiams, be to, reguliarius programinės įrangos atnaujinimus, pagrįstus naudojimo patirtimi ir faktiniais galutinių naudotojų kasdieniais prašymais.
sertifikavimas

paroda






Jei jums reikia, nedvejodami atsiųskite savo užklausą.
DUK
K: Kokius komponentus gali valdyti „NeoDen9 SMT“ mašina?
A: „NeoDen9“ palaiko komponentus nuo 0201 iki 40 x 40 mm, įskaitant smulkaus-dažnio IC, šviesos diodus, diodus ir triodus.
Jis taip pat tvarko standartinius IC paketus, tokius kaip QFP, SSOP, QFN ir BGA, kurių maksimalus komponento aukštis yra 16 mm.
Kl .: Kokios yra pagrindinės „NeoDen9“ rinkimo ir išdėstymo mašinos savybės?
- 800 mm siauras mašinos korpusas skirtas biuro liftams.
- Idealiai tinka prototipų kūrimui ir mažo{0}}–-vidutinio- masto gamybai.
- 6 padėjimo galvutės, kurių maksimalus greitis yra 14 000 CPH / vid. . 9 000 CPH.
- Palaiko iki 460 x 300 mm dydžio PCB (galima pasirinktinai).
- Didelis tikslumas pasiekiamas naudojant rutulines pavaras ir servovariklius.
- Komponento dydžio diapazonas: nuo 0201 iki 40 x 40 mm, maksimalus aukštis 16 mm.
Q: Koks yra NeoDen9 SMT įdėjimo mašinos pristatymo laikas?
A. Standartinis pristatymo laikas yra maždaug 10–15 darbo dienų po mokėjimo patvirtinimo.
Kl .: Mūsų biuro durys / liftas nėra didelis, ar tokio modelio matmuo yra įprastame lifte?
A: Taip, mes specialiai projektuojame siaurą daugumai klientų biurų pastatuose.

NeoDen9 SMD montavimo mašinos specifikacija
| Produkto pavadinimas | „NeoDen9“ rinkimo ir išdėstymo mašina | Pakartotinis padėties tikslumas | ±0,01 mm |
| Galvų skaičius | 6 | Maksimalus montavimo greitis | 14 000 CPH |
| Juostos ritės tiektuvų skaičius | 53 („Yamaha“ elektrinė / pneumatinė) | Vidutinis montavimo greitis | 9000 CPH |
| IC dėklo numeris | 20 | X-axis-Pavaros tipas | WON linijinis kreiptuvas / TBI šlifavimo varžtas C5 - 1632 |
| Įdėjimo sritis | 460 mm * 300 mm | Y-axis-Pavaros tipas | WON linijinis kreiptuvas / TBI šlifavimo varžtas C5 - 1632 |
| MAX montavimo aukštis | 16 mm | Suslėgtas oras | > 0,6 MPa |
| PCB atskaitos atpažinimas | Didelio tikslumo žymėjimo kamera | Įvesties galia | 220 V / 50 HZ (110 V / 60 HZ alternatyva) |
| Komponentų atpažinimas | Didelės raiškos skraidančio vaizdo kamerų sistema | Mašinos svoris | 500 kg |
| XY Judėjimo grįžtamojo ryšio valdymas | Closed kilpos valdymo sistema | Mašinos matmenys | L1220mm*P800mm*A1350mm |
| XY pavaros variklis | Panasonic A6 400W |
