NeoDen N10P rinkimo ir vietos mašina
■ Įdėjimo rodiklis iki 20 000 CPH
■ Įdėjimo tikslumas 0,01 mm
■ Tiektuvas Talpa 80 vnt 8 mm juostos tiektuvų
NeoDen N10P yra didelio našumo didelės spartos paviršinio montavimo mašina, sukurta siekiant padidinti SMT gamybos greitį ir našumą naudojant galingą konfigūraciją ir aukšto lygio automatizavimą.
Išmanusis matymas: turi išsamią kameros konfigūraciją: dviejų ženklų fotoaparatas + priekinė skraidanti kamera + IC kamera. Jis palaiko platų komponentų diapazoną nuo 0201 iki 40 mm × 40 mm (maksimalus aukštis 16 mm).
Aukštas automatizavimas ir suderinamumas: turi standartinę automatinio purkštukų keitimo funkciją su 39 purkštukų padėčiais, kad padidintų greitį ir lankstumą.
Product Details ofNeoDen N10P rinkimo ir vietos mašina
SMT Mounter pristatymas
Daugiafunkcinis smt išdėstymo aparatas naudojamas sparčiai, labai tiksliai ir visiškai automatiniam komponentų išdėstymui-. Tai pati svarbiausia ir sudėtingiausia įranga visame pasaulyje.SMT gamybos linija.
NeoDen N10P automatinio purkštukų keitimo funkcija buvo pridėta prie sistemos. 39 purkštukų padėtys padidina integruoto išdėstymo greitį ir lankstumą.
NeoDen N10P SMT mašina, pasižyminti dideliu tikslumu ir lankstumu, gali labai padidinti SMT gamybos linijų našumą.
Kodėl verta rinktis NeoDen N10P ant paviršiaus montuojamą mašinąne?
【Efektyvumo šuolis】8 montavimasgalvutės ir visiškai uždaros{0}}kilpos valdymo sistema, maksimalus greitis iki 20 000 CPH.
【Aukščiausias tikslumas】 Įdėjimo tikslumas iki ±0,01 mm, su dvigubo žymėjimo kamera, priekine skraidančia kamera ir IC kamera, ypač IC kamera palaiko automatinį kalibravimą, kad būtų užtikrintas tikslus mažų komponentų išdėstymas.
【Puikus suderinamumas】Palaiko iki 1500 mm x 450 mm dydžio PCB su pailgintomis konvejerio juostomis, kad būtų galima susidoroti su itin ilgomis plokštėmis. Platus komponentų asortimentas, skraidanti kamera palaiko 0201-22mmx22mm, IC kamera palaiko 0201-40mmx40mm, maksimalus komponentų aukštis iki 16mm.
【Lankstus maitinimas】 80 juostų tiektuvo talpa, palaikymas mišriam elektrinių ir pneumatinių tiektuvų naudojimui bei padėklų ir vamzdelių tiektuvo palaikymas, kad būtų patenkinti įvairūs gamybos poreikiai.
【Išmanioji automatika】 Automatinė purkštukų keitimo funkcija (39 purkštukų padėtys) ir automatinis purkštukų aukščio kalibravimas žymiai sumažina rankinį įsikišimą ir pagerina produktyvumą bei lankstumą.
【Stabilus ir patikimas】 Purkštukų oro slėgio stebėjimas ir nenormalus oro slėgio pakaba, kad būtų užtikrintas stabilus veikimas ir išvengta medžiagų atliekų. Optimizuotas programinės įrangos dizainas pagerina naudojimą ir stabilumą.
【Lengva priežiūra】 Pridėkite išmetimo dėžę, kad palengvintumėte medžiagų perdirbimą.
NeoDen N10P PCB paimti ir įdėti mašinos techninės specifikacijos
| Vadovo skaičius | 8 | Greitis | 20 000 CPH (maks.) |
| Padėties tikslumas | ±0,01 mm | Komponentų asortimentas |
Skraidanti kamera: 0201-22mmx22mm |
| PCB dydis |
Min. 50mmx50 mm |
IC kamera: 0201-40mmx40mm | |
|
Maks.: 450 mm * 1500 mm (be IC dėklo) |
Maksimalus aukštis: 16 mm | ||
|
395 mm * 1500 mm (su IC dėklu) |
Galia | 600W, vienfazė, 220V/110V, 50Hz/60Hz | |
| PCB storis | 0,2-3,5 mm | Tiektuvo talpa |
Juosta ir ritė: 80 vnt (33 priekiniai+47 galiniai) |
| Oro šaltinis | 0,6–0,8 MPa |
IC dėklas: 1 |
|
| Srauto greitis | 37L/min | Svoris | 1000 kg |
| Matmenys | 1289mmx1254mmx1386mm | Pakuotės dydis | 1320mmx1290mmx1456mm |
NeoDen N10P našumo akcentai
8 padėjimo galvutės
8 galvutės su visiškai uždara-kilpa valdymo sistemos palaikymu, kad vienu metu paimtų komponentus maksimaliu 20 000 CPH greičiu.
Juostos ritės tiektuvai
Palaiko 80 juostų tiektuvų, 20 tiektuvų pagaliuku ir 60 dėklų tiektuvų. Leidžia mišriai naudoti elektrinius ir pneumatinius tiektuvus toje pačioje tiektuvo bazėje.
Savarankiškai sukurta-skraidanti kamera
Priekyje ir gale su 2 ketvirtos kartos didelės spartos skraidančių kamerų atpažinimo sistemomis, US ON jutikliais, 28 mm pramoniniu objektyvu.
Purkštukų stotis
Automatinė purkštukų keitimo funkcija su39 skylės labai padidina įdėjimo greitį ir lankstumą, sumažina darbo krūvį.
Automatinis purkštukų aukščio kalibravimas
Automatinis purkštuko aukščio kalibravimas,
darbo jėgą galima panaudoti efektyviai.
Oro slėgio automatinė patikra
Nenormalus oro slėgis sukelia įdėjimo pauzę, kad būtų išvengta galimos žalos ir medžiagų švaistymo.
lustų montavimo mašinos vaizdo įrašas
„NeoDen“ paslauga
Mes turime gerą poziciją ne tik tiekti jums aukštos kokybės SMT liniją, bet ir puikų aptarnavimą po pardavimo.
Apmokyti{0}}inžinieriai suteiks jums bet kokią techninę pagalbą.
10 galingų inžinierių{1}}aptarnavimo po pardavimo komanda gali atsakyti į klientų užklausas per 8 valandas.
Profesionalūs sprendimai gali būti pasiūlyti per 24 valandas tiek darbo, tiek švenčių dienomis.
Visiškas SMT linijos suderinamumas

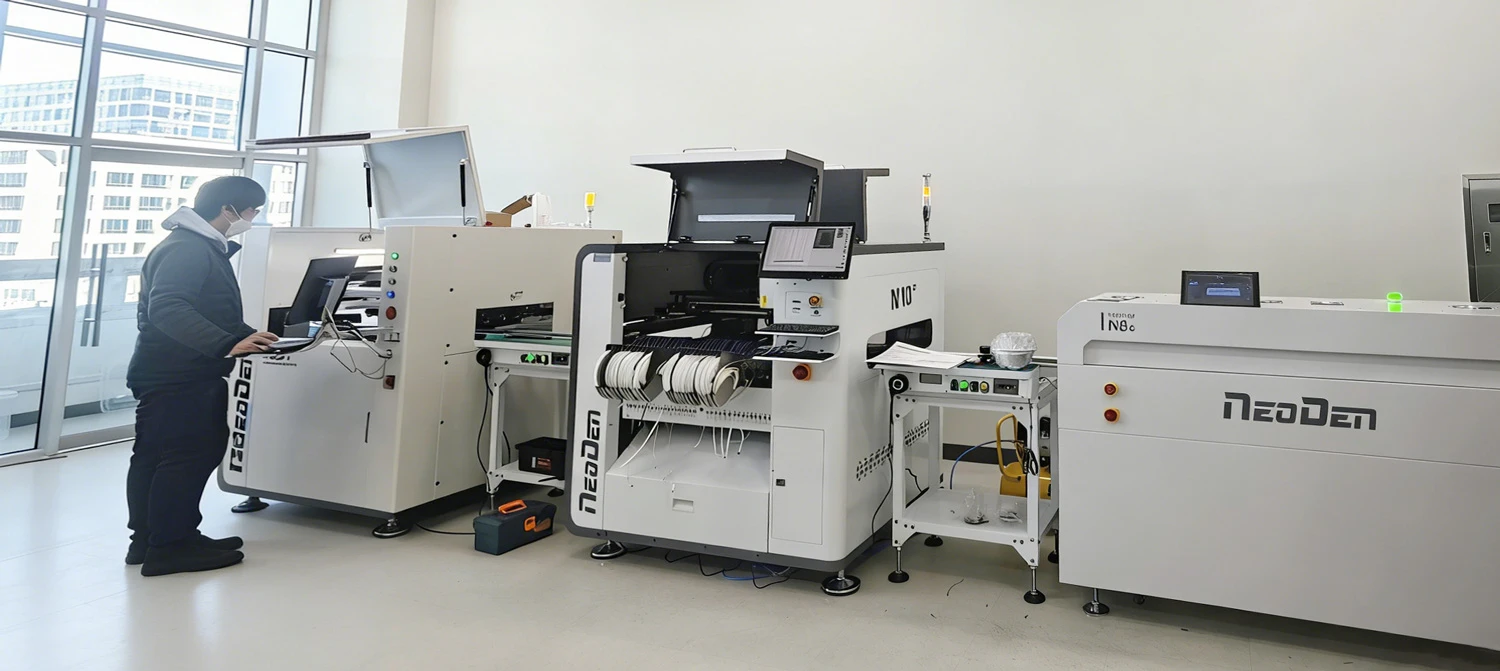

Atvejo analizė|MTTP ir UAV valdymo asamblėja (Pietų Korėja)
Visiškai automatinė SMT linija, skirta precizinės dronų elektronikos gamybai
Linijos konfigūracija: ND1 automatinis SMT trafaretinis spausdintuvas+ NeoDen N10P Pick & Place Machine +IN8C Reflow orkaitė.
- Tikslinis komponentas:Didelio{0}}tankio skrydžio valdymo plokštės ir jutiklių moduliai.
- Rezultatas:Pasiektas ±0,01 mm įdėjimo tikslumas su nuliniu-defektu automatiniu litavimu.

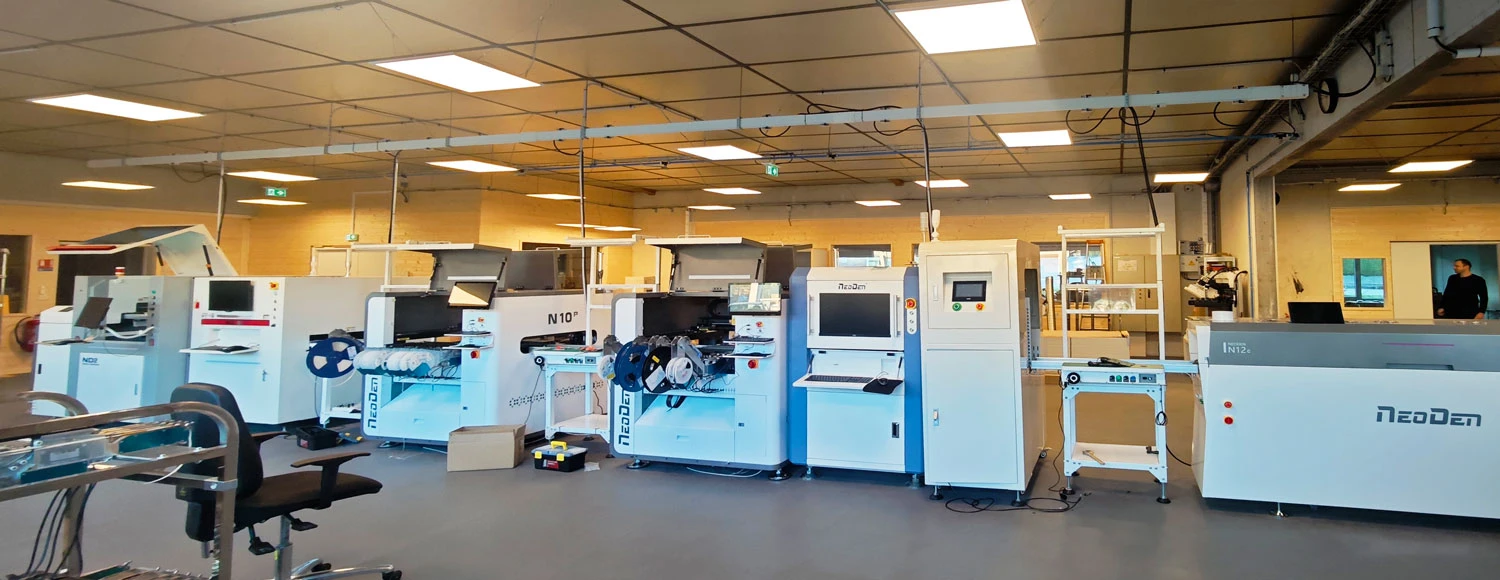

Atvejo analizė|Kompiuteriai ir pažangios{0}}elektronikos EMS (Prancūzija)
Visiškai automatizuota didelės{0}}tūrio SMT linija su dvigubu NeoDen N10P ir visa{2}}proceso patikra
Linijos konfigūracija: Automatinis krautuvas + ND2 automatinis spausdintuvas + SPI + DvigubasNeoDen N10P Pick & Place Machines +ND800 AOI + SMT buferis + IN12C Reflow orkaitė + Automatinis iškroviklis.
- Tikslinis produktas:elektronikos ir kompiuterių sektoriuose, o taip pat gamina didelės raiškos{0}}stebėjimo produktus.
- Pagrindinis našumas:Padvigubintas gamybos našumas dėl dvigubo{0}}montavimo kaskados ir 100 % integruoto SPI/AOI kokybės patikrinimo.
NeoDen: patikimas SMT įrangos gamintojas
gamykla
Įmonės profilis
„Zhejiang NeoDen Technology Co., Ltd.“ nuo 2010 m. gamina ir eksportuoja įvairias mažas paėmimo ir įdėjimo mašinas. Pasinaudodamas savo turtingos patirties moksliniais tyrimais ir plėtra, gerai apmokyta gamyba, „NeoDen“ laimi puikią reputaciją tarp klientų visame pasaulyje.
Savo pasaulinėje ekosistemoje bendradarbiaujame su geriausiais partneriais, siekdami teikti glaudesnę pardavimo paslaugą, profesionalų ir efektyvų techninį palaikymą.
Tikime, kad puikūs žmonės ir partneriai daro „NeoDen“ puikia įmone ir kad mūsų įsipareigojimas inovacijoms, įvairovei ir tvarumui užtikrina, kad SMT automatika būtų prieinama kiekvienam mėgėjui visur.
Pasaulyje veikiantys daugiau nei 130 šalių, dėl puikaus našumo, didelio tikslumo ir patikimumo NeoDen PNP mašinos puikiai tinka moksliniams tyrimams ir plėtrai, profesionaliam prototipų kūrimui ir mažų bei vidutinių partijų gamybai. Teikiame profesionalų vieno langelio SMT įrangos sprendimą.
sertifikavimas
paroda
DUK
1 klausimas: kas įtraukta į tiektuvo talpą?
A: Iki 80 juostų tiektuvų (33 priekiniai + 47 galiniai).
Palaiko mišrius elektrinius ir pneumatinius tiektuvus.
Pasirenkama iki 20 tiektuvų pagaliukų arba 60 dėklų tiektuvų.
2 klausimas: Ar galima pritaikyti „NeoDen N10P SMT Mounter“?
A: Taip, pasirenkami priedai:
Ilgas IC dėklo laikiklis
Pastumkite-statą aukštyn
Prailginamasis konvejeris
Individualizuotos konfigūracijos gali būti pritaikytos pagal jūsų gamybos poreikius.
3 klausimas: kokia yra jūsų garantijos politika?
A: 1) Išankstinė-siuntimo patikra
Kiekviena mašina prieš išsiunčiant yra kruopščiai išbandoma. Gavęs pakuotę, pirkėjas turi apžiūrėti.
2) Garantijos aprėptis
24 mėnesių garantija nuo pristatymo datos Visą gyvenimą trunkanti remonto paslauga
3) Techninė pagalba
Internetinė klausimų ir atsakymų pagalba bei trikčių šalinimo pagalba
Vienas-prie-vienas aptarnavimas po-pardavimo
Nemokama techninė konsultacija
4 klausimas: Ar NeoDen N10P LED SMT mašina turi CE?
A: Taip, TÜV NORD „NeoDen N10P“ suteikė CE sertifikatą.
NeoDen N10P PCB paimti ir įdėti mašinos techninės specifikacijos
| Vadovo skaičius | 8 | Greitis | 20 000 CPH (maks.) |
| Padėties tikslumas | ±0,01 mm | Komponentų asortimentas |
Skraidanti kamera: 0201-22mmx22mm |
| PCB dydis |
Min. 50mmx50 mm |
IC kamera: 0201-40mmx40mm | |
|
Maks.: 450 mm * 1500 mm (be IC dėklo) |
Maksimalus aukštis: 16 mm | ||
|
395 mm * 1500 mm (su IC dėklu) |
Galia | 600W, vienfazė, 220V/110V, 50Hz/60Hz | |
| PCB storis | 0,2-3,5 mm | Tiektuvo talpa |
Juosta ir ritė: 80 vnt (33 priekiniai+47 galiniai) |
| Oro šaltinis | 0,6–0,8 MPa |
IC dėklas: 1 |
|
| Srauto greitis | 37L/min | Svoris | 1000 kg |
| Matmenys | 1289mmx1254mmx1386mm | Pakuotės dydis | 1320mmx1290mmx1456mm |
